Für die Anbindung eines gemischten Heizkreises. Die Stationen beinhalten alle Armaturen, die für die Verbindung von Wärmeerzeuger, Pumpen und Rohrleitungen notwendig sind. Die Stationen ermöglichen das vor- und rücklaufseitige Absperren des Heizkreises. Das Sperrventil im Rücklaufstrang verhindert Fehlzirkulationen. Vor- und Rücklauf können vor Ort individuell gewechselt werden.

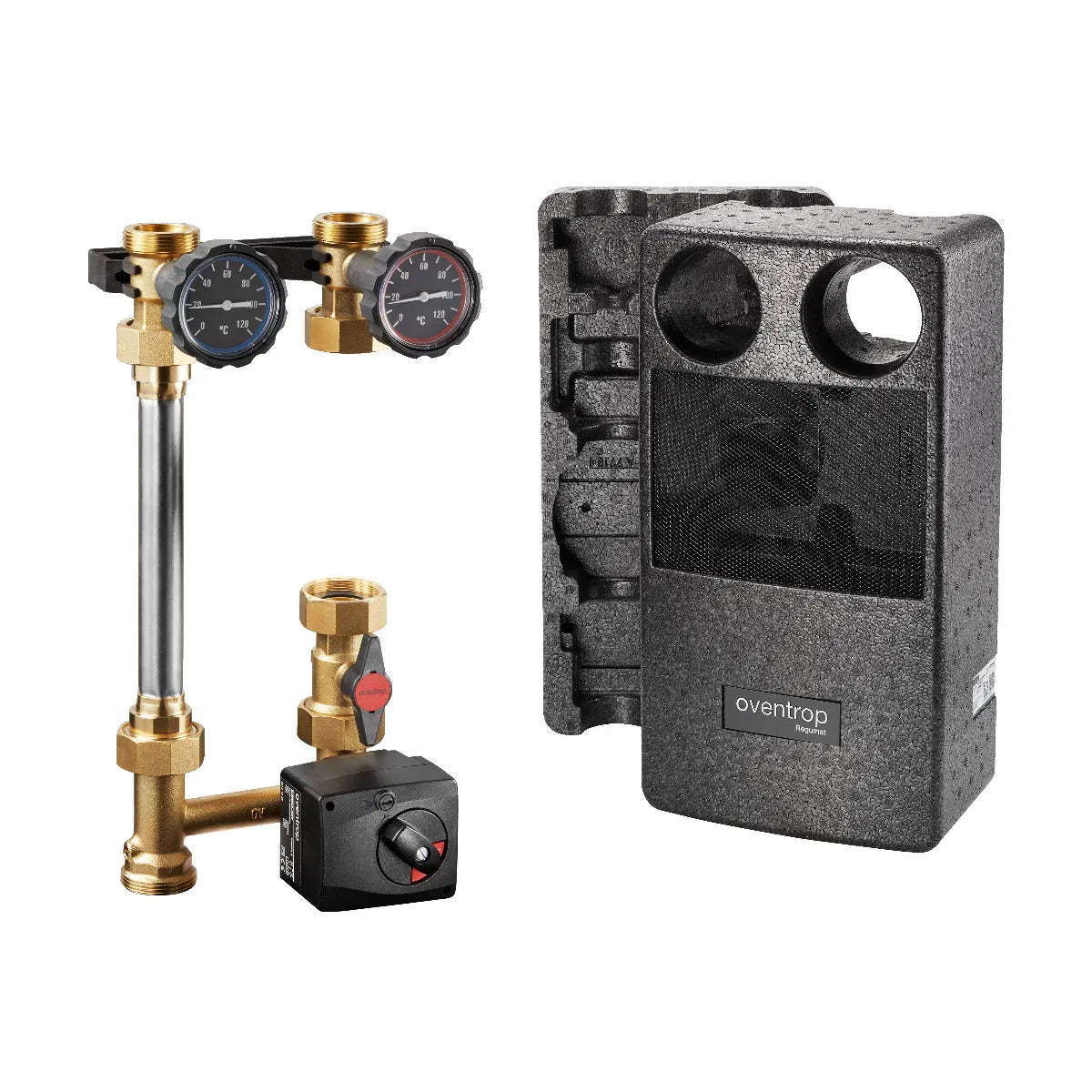

Die Stationen bestehen aus einer Absperreinrichtung mit zwei Kugelhähnen zum Absperren des Heizkreises, zwei Thermometern in den Handgriffen integriert zur Anzeige der Vor- und Rücklauftemperatur, einem Sperrventil zur Vermeidung von Fehlzirkulationen, einem Dreiwegemischer mit Stellmotor und einer Wärmedämmung. Je nach Ausführung ist zusätzlich ein Pumpenkugelhahn zum einfachen Pumpenwechsel ohne das Entleeren von Anlagenteilen enthalten.
Die Regumat Stationen zeichnen sich durch eine zeit- und platzsparende Montage der Heizkessel an die Rohrleitungssysteme aus. Es ist eine hohe Funktionssicherheit durch wartungsfreie Armaturen und hochwertige Materialien gegeben. Die Stationen können modular mit verschiedenem Zubehör erweitert werden.
Technische Daten:
- Anschluss Heizkreisseite
- 1 1/2 AG flachdichtend
- Anschluss Kesselseite
- 1 1/2 AG flachdichtend
- Anschluss Pumpe
- 1 1/2 AG flachdichtend
- Nennweite
- DN 25
- Max. Betriebsdruck
- 10 bar (PN10)
- Max. Betriebstemperatur
- 95 °C
- Öffnungsdruck Sperrventil
- 20 mbar
- Stellmotor
- 230 V, 90°/140 Sek., 5 Nm
- Kvs-Wert
- 5,5
- Empfohlener Einsatzbereich
- Max. 40 kW
- Maße H x B x T
- 465 mm x 248 mm x 213 mm
Lieferumfang:
- Absperreinrichtung mit 2 Kugelhähnen zum Absperren des Heizkreises
- 2 Thermometern in den Handgriffen integriert zur Anzeige der Vor- und Rücklauftemperatur
- Pumpenkugelhahn vor der Pumpe
- Dreiwegemischer mit Sperrventil und montiertem Stellmotor und modular aufgebauter Universalwärmedämmung (der Stellmotor ist ohne Werkzeug montierbar „Plug&Play“ – Prinzip)
