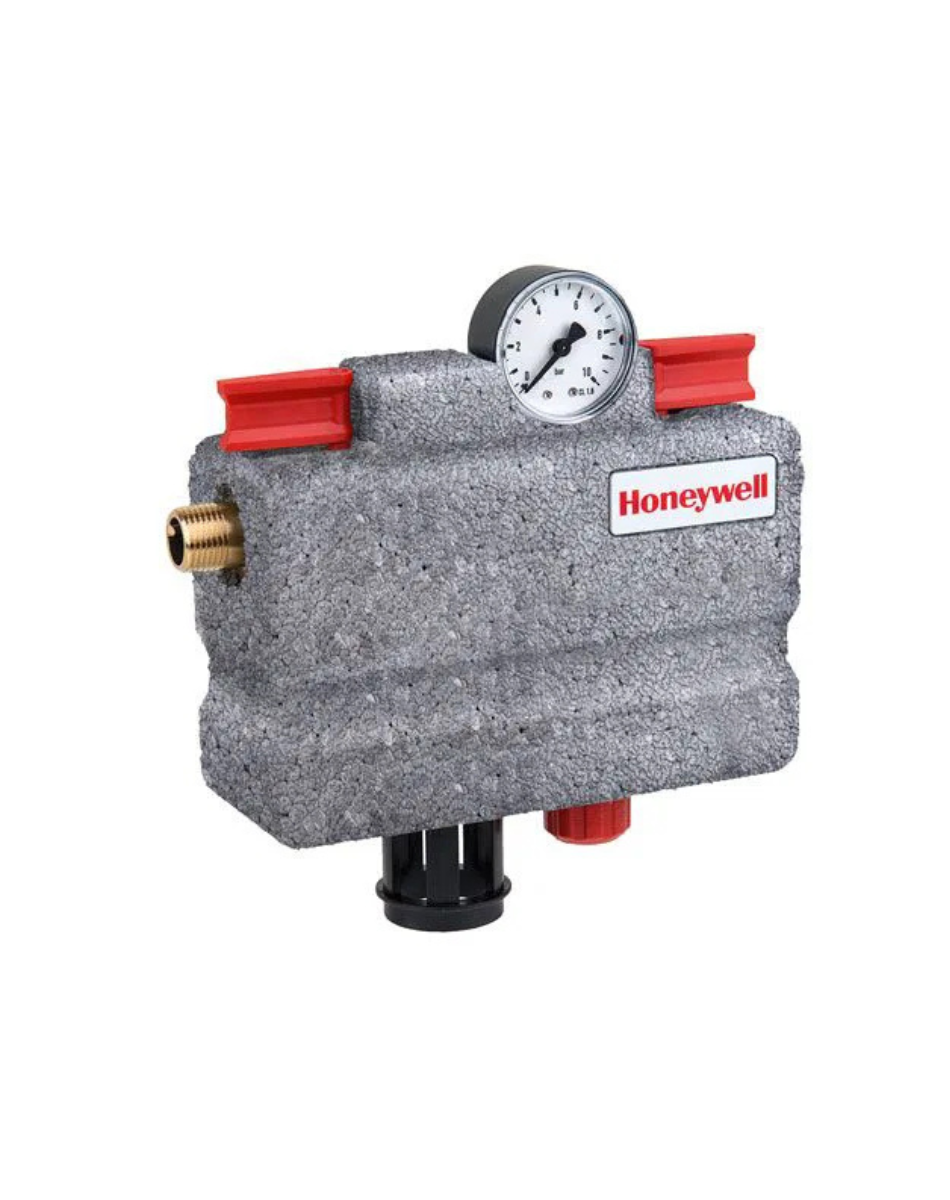

Resideo Nachfüllkombination NK300S

Die Nachfüllkombination dient dem Be- und Nachfüllen von geschlossenen Heizungsanlagen nach DIN EN 12828:2003. Sie kann gemäß DIN EN 1717-2000 ständig mit der Trinkwasserleitung verbunden werden. Die Nachfüllkombination vereinigt Systemtrenner (Typ BA), Druckminderer und zwei Absperrkugelhähne in einem Gerät. Alle Bestandteile zur normgerechten Befüllung einer Heizungsanlage sind enthalten.

Besondere Merkmale

• DVGW-Zulassung beantragt
• Ständige Verbindung mit der Trinkwasserleitung gemäß EN1717 durch Schlauch- oder Rohrleitung möglich
• Optimaler Schutz für das Trinkwasserversorgungsnetz
• Systemtrenner schallschutzgeprüft, Klasse 2
• Druckminderer schallschutzgeprüft, Klasse 2
• Dreifache Sicherheit - Zwei Rückflussverhinderer und ein Ablassventil unterteilen den Systemtrenner in drei Kammern
• Druckminderer mit Vordruckkompensation - schwankende Vordrücke haben keinen Einfluss auf den Hinterdruck
• Hinterdruck einstellbar und am Manometer ablesbar
• Geringer Wartungsaufwand - Kartuscheneinsatz und Ventileinsatz komplett austauschbar
• KTW / W270-Empfehlungen für Trinkwasser werden eingehalten

Technische Daten:

Zulassungen und Normen

DVGW

Medium

Trinkwasser

Flüssigkeitskategorie

Klasse 4

Mediumtemperatur max.

65 °C

Anschlussart

Außengewinde

Kompatibel mit

Wohngebäudekessel, Gewerbliche Heizkessel, Mehrfamilienhäuser Heizkessel

Einbaulage

Waagrecht mit Ablaufanschluss nach unten

Min. Eingangsdruck

2 bar

Max. Eingangsdruck

10 bar

Ausgangsdruck (max.)

4 bar

Ausgangsdruck (min.)

1.5 bar

Voreingestellter Ausgangsdruck

1.5 bar

Durchmesser Anschluss

1/2 Zoll

Material Ventilgehäuse

Messing

Material Gehäuse

Messing, entzinkungsbeständig

Material Dichtung

NBR, EPDM-Kautschuk

Maße:

Filtermaterial

200 mm

Höhe Produkt

219 mm

Länge Produkt

220 mm

Gewicht Produkt

1.2 kg

Lieferumfang:

• Absperrarmaturen, ein- und ausgangsseitig
• Kompletter Systemtrenner mit Ablaufanschluss, Kartuscheneinsatz (inkl. integriertem Rückflussverhinderer und Ablassventil, eingangsseitig), integriertem Schmutzfänger eingangsseitig (Maschenweite ca. 0,2 mm), Rückflussverhinderer ausgangsseitig und drei Messstellen
• Kompletter Druckminderer mit Ventileinsatz (inkl. Membrane und Ventilsitz), Federhaube (inkl. Stellschraube), Sollwertfeder und Manometer
