Handrefraktometer zur Ermittlung des Frostschutzes

Das Handrefraktometer bestimmt den Eisflockenpunkt (Cloud-point) von Wasser-Propylenglykol-, Wasser- Ethylenglykol und
Wasser- Ethanolgemischen und den nD20 Brechungsindex von beliebigen Flüssigkeiten.

Messbereiche:

• Propylenglykol 0° - -45°C
• Ethylenglykol 0° - -45°C
• Ethanol 0° - -42°C
• nD20 Brechungsindex 1,333 – 1,400

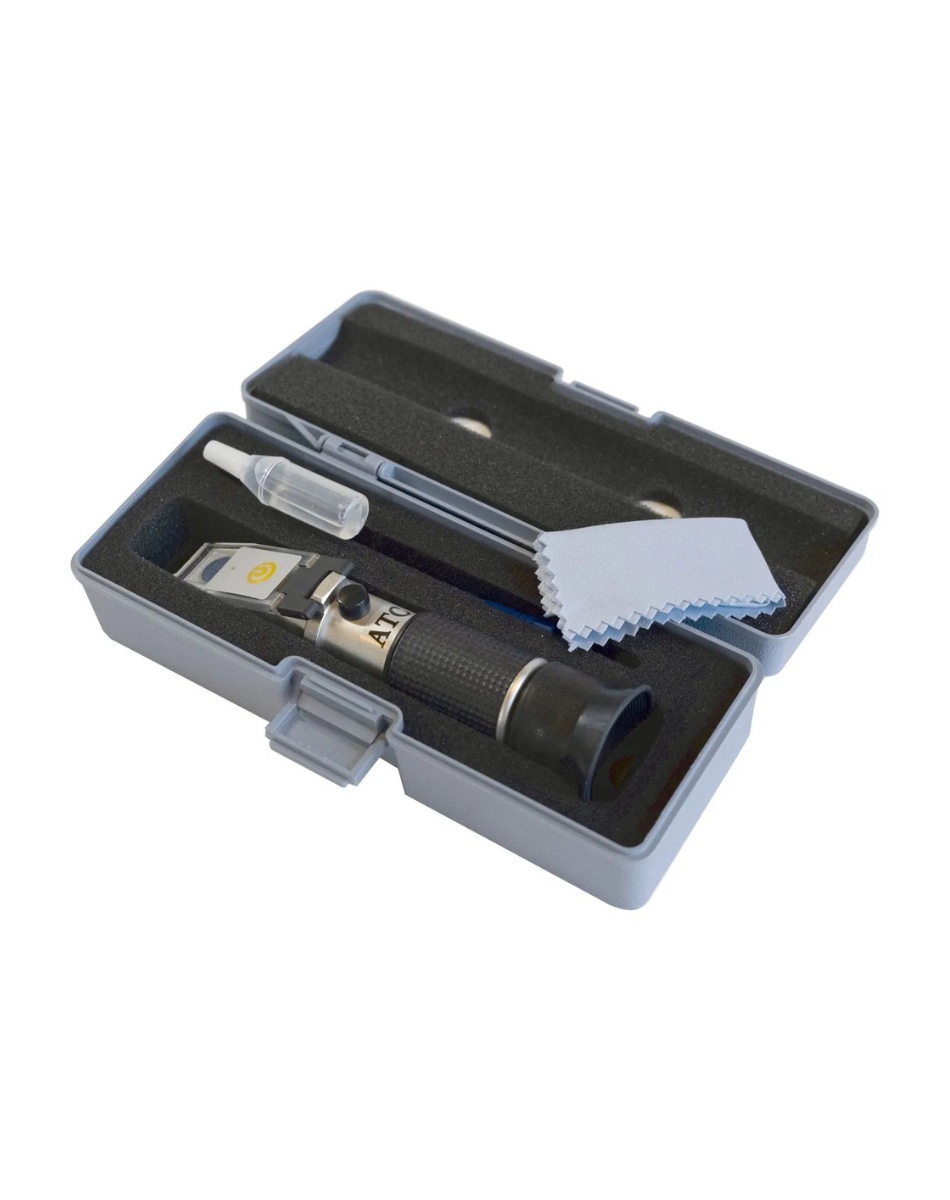

Lieferumfang:

• Handrefraktometer mit Licht-Funktion
• Schraubenzieher zum Einjustieren der 0-Linie
• Pipette zur Wärmeträgerentnahme
• PVC-Box eingeschäumt

Der Eisflockenpunkt (Cloud-point):
Ein Frostschutzgemisch wird beim Abkühlen bis hin zum Gefrierpunkt nicht schlagartig bei einer bestimmten Temperatur gefrieren, sondern der Vorgang des Gefrierens ist ein kontinuierlicher – d.h.: das Gemisch bildet bei einer bestimmten Temperatur (=Eisflockenpunkt, Cloud Point) die ersten Eiskristalle, und es entsteht dann eine immer zähflüssigere Masse, die dann bei einer entsprechend tieferen Temperatur (=Stockpunkt, Pour Point) vollkommen gefroren ist. Der bei den meisten Refraktometern verwendete Kälteschutzpunkt (Frost Point) liegt in dem Bereich, wo die Frostschutzflüssigkeit bereits eine zähflüssige Masse (plumpbarer Eisbrei) und somit für Anwendungen im Solar- oder Wärmepumpenbereich nicht mehr geeignet ist.

Praktische Anwendung:
1-2 Tropfen der Prüfflüssigkeit auf die Prismenoberfläche aufbringen. Dann den Klappdeckel schließen und auf die Oberfläche leicht andrücken. Das spitze Ende des Refraktometers gegen das Licht halten und das Okular drehen, bis die Grenzlinie scharf sichtbar ist. Von dieser Grenzlinie entnehmen Sie die Temperatur des Eisflockenpunktes für das entsprechende Glykol – Wassergemisch respektive den nD20 Brechungsindex von beliebigen Flüssigkeiten. Sie können mit dem nD20 Brechungsindex von Flüssigkeiten verschiedene Kennwerte der Flüssigkeiten bestimmen, wenn Sie entsprechende tabellarische Kennwerte besitzen. Bitte beachten Sie den nD20 - Bereich des Refraktometers!
