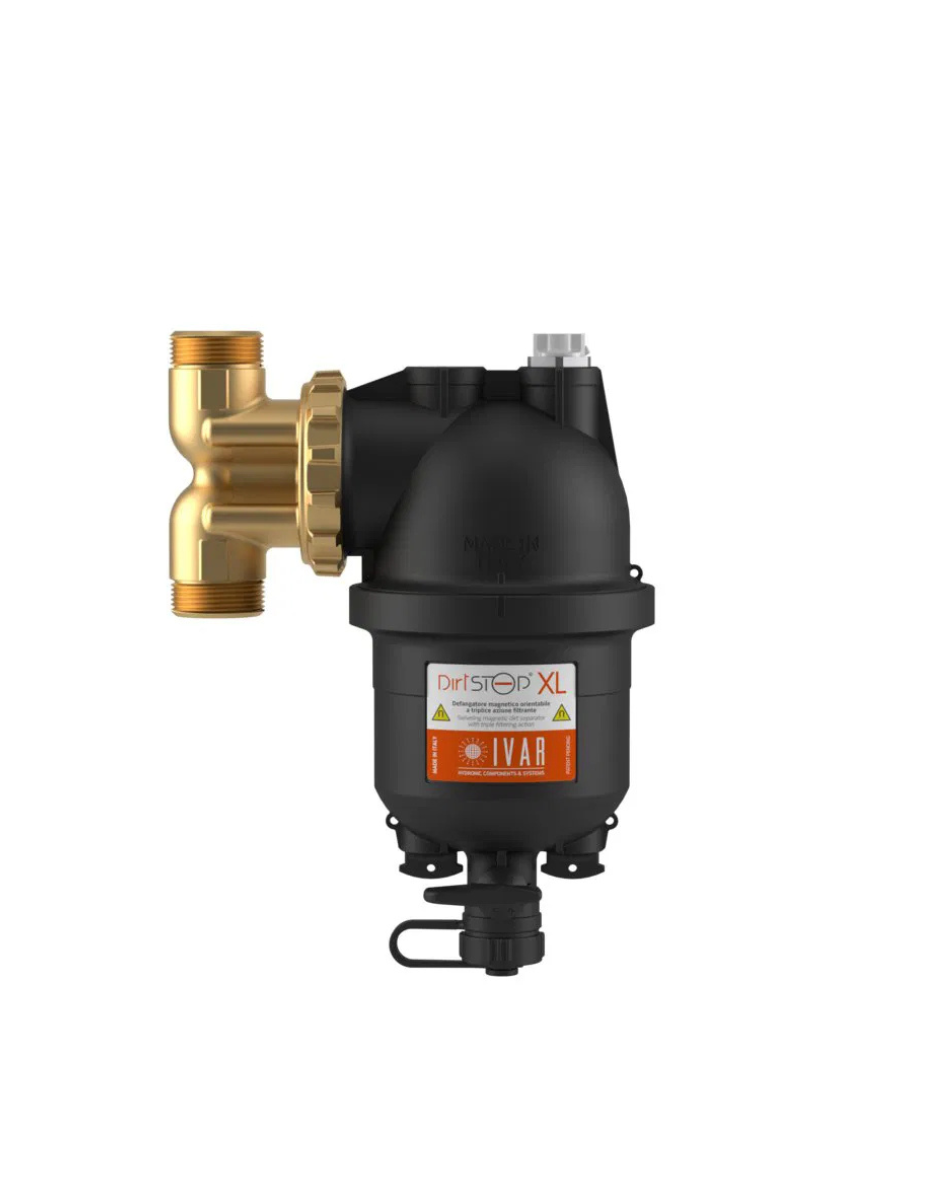

Dirtstop XL BM Multifunktions-Filter (magnetischer Schlammabscheider) 1 1/4" AG

Leistungsstarker Schlammabscheider nach dem Wirbelstromprinzip mit Filter und Doppelmagnet - ideal für Wärmepumpen durch hohen Volumenstrom.

Dirtstop XL ist ein magnetischer Schlammabscheider mit dreifacher Filterwirkung zum Schutz und zur Erhaltung der Anlage. Die Metallteile der Heizungsanlage sind Korrosion ausgesetzt, wodurch eisenhaltige Verunreinigungen ins Wasser gelangen können. Zudem kann es zu Verunreinigungen beispielsweise durch Kalk kommen. Solche Verunreinigungen lagern sich tendenziell in Anlagenteilen mit geringerem
Strömungsquerschnitt ab und führen dort zu Verstopfungen, lauten Geräuschen und anderen Funktionsstörungen.

Dirtstop XL kombiniert einen dauerhaften und wirkungsvollen Schutz mit einer äußerst einfachen Installation. Der Wirbelstromeinsatz ermöglicht die Vorabscheidung von nicht eisenhaltigem Schlamm. Im Anschluss daran werden die verbleibenden Schmutzpartikel von dem doppelten Neodym-Magneten und dem Maschenfilter herausgefiltert. Begünstigt wird dieser Vorgang durch die großvolumige Schlammsammelkammer. Die regelmäßige Reinigung des Schlammabscheiders kann einfach und schnell ohne Entleerung der Anlage durchgeführt werden.

Vorteile

• Installation mit vertikal, horizontal oder in einem Winkel von 45° angeordneten Anschlüssen
• Wirbelströmung des Wassers dank patentiertem Einsatz
• Mechanische Filtration der Verunreinigungen in der Anlage mit S-förmigem Maschenfilter (500 μm für die Erstspülung und 800 μm für den normalen Betrieb)
• Leistungsstarker Doppelmagnet (2 x 12 000 Gauß) zur Erleichterung der Abscheidung von eisenhaltigen Verunreinigungen
• 450 ml große Schlammsammelkammer für die abgeschiedenen Verunreinigungen zur Verringerung der Spülhäufigkeit
• Absinken der Verunreinigungen in den unteren Teil des Schlammabscheiders durch Schwerkraftwirkung
• Hoher Volumenstrom für den optimalen Einsatz in Anlagen mit Wärmepumpen
• Universelle Installation

Dank des drehbaren T- Fittings aus Messing oder Technopolymer können die Zulauf- /Auslaufrohre von Dirtstop XL vertikal, horizontal oder mit einer Neigung zwischen 0 und 90° angeordnet werden. Dirtstop XL kann unterhalb von wandhängenden Wärmeerzeugern oder am zentralen Wärmeerzeuger in Zentralheizungs- und Kühlungsanlagen installiert werden.

Technische Daten

Temperatur des Wärmeträgers

0–90 °C

Max. Betriebsdruck

3 bar

Durchflusskoeffizient (Kv)

13,9

Max. Volumenstrom (indikativ)

1” AG: 2,75 m3/h, 1” ¼ AG: 4,6 m3/h

Maschenfilter

500 μm Edelstahl AISI 304 für die Erstreinigung der Anlage, 800 μm Edelstahl AISI 304

Kompatible Betriebsmedien

Wasser oder Glykollösung (max. 50 %)

Magnet

Neodym, magnetische Induktion (2 x 12 000 G), Max. Anzugsmoment 1,4 N·m, Diametrale Magnetisierung für maximale Schlammabscheidung
