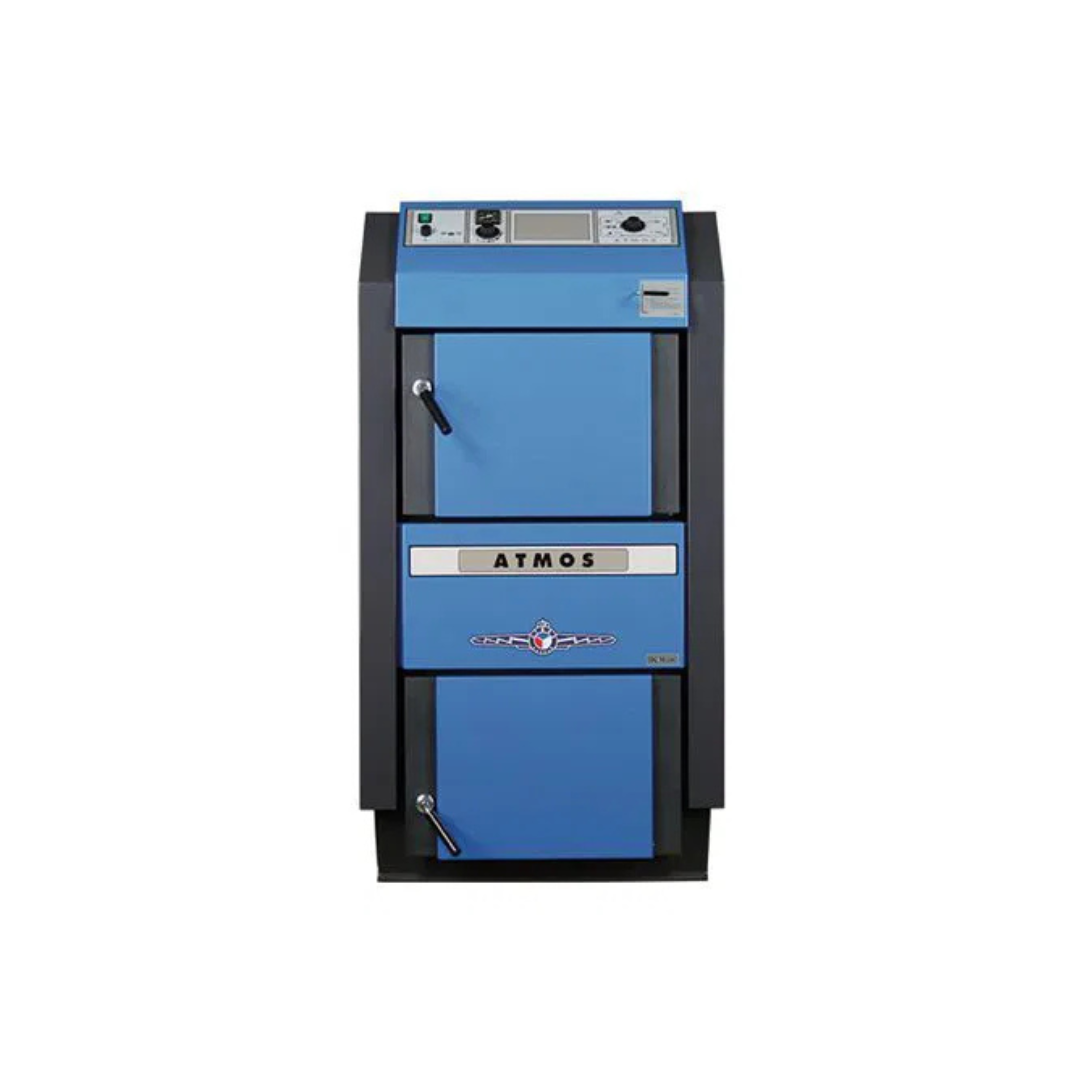

Atmos GSE Holzvergaserkessel DC18 - DC50

Scheitholz-Vergaserkessel mit Saugzuggebläse, Keramikauskleidung im Füll- und Brennraum. Sehr gute Abgaswerte, zusätzliche Turbolatoren im Rauchgaskanal und vergrößerte Wärmetauscherfläche. Primär- und Sekundärluft separat einstellbar.

Holzvergaserkessel mit einem Wirkungsgrad über 90%. Kessel für Deutschland: DC 18, 22, 25, 30, 40, 50 GSE.

Die Vorteile auf einen Blick:

• Umweltfreundliches Verbrennungsverfahren (CO-Immissionen < 250 mg/m³, Wirkungsgrad > 90 %)
• Möglichkeit, großes Stückholz zu verbrennen
• Die Primär- und Sekundärluft wird auf hohe Temperatur angewärmt - höherer Wirkungsgrad
• Nach dem Ausbrennen vom Brennstoff schaltet der Ventilator automatisch ab.
• Einfache Bedienung und Reinigung
• Keramischer Verbrennungsraum - hoher Wirkungsgrad
• Vergrößerte Wärmetauscherflächen für bessere Energieausnutzung
• Großer Füllraum
• Großer Raum für Asche (bei Holz erfolgt die Entnahme 1x pro Woche)
• Kessel mit Rauchrohrregister - einfachere Reinigung
• Geringe Abmessungen
• Hohe Qualität

Füllraumtiefe in mm:

Die umweltfreundlichen ATMOS GSE Holzvergaser sind für die Beheizung von Einfamilienhäusern und anderen ähnlichen Objekten bestimmt. Die Kessel eignen sich je nach Typ für Leistungen von 23, 25, 30, 40 und 49 kW. Die Kessel sind ausschließlich für die Verbrennung von Stückholz konstruiert worden. Zum Heizen können alle Arten trockenes Scheitholzes verwendet werden, insbesondere jedoch Stückholz, Holzklötze bis zu einer maximalen Länge von 330 – 530 mm je nach Kesseltyp.

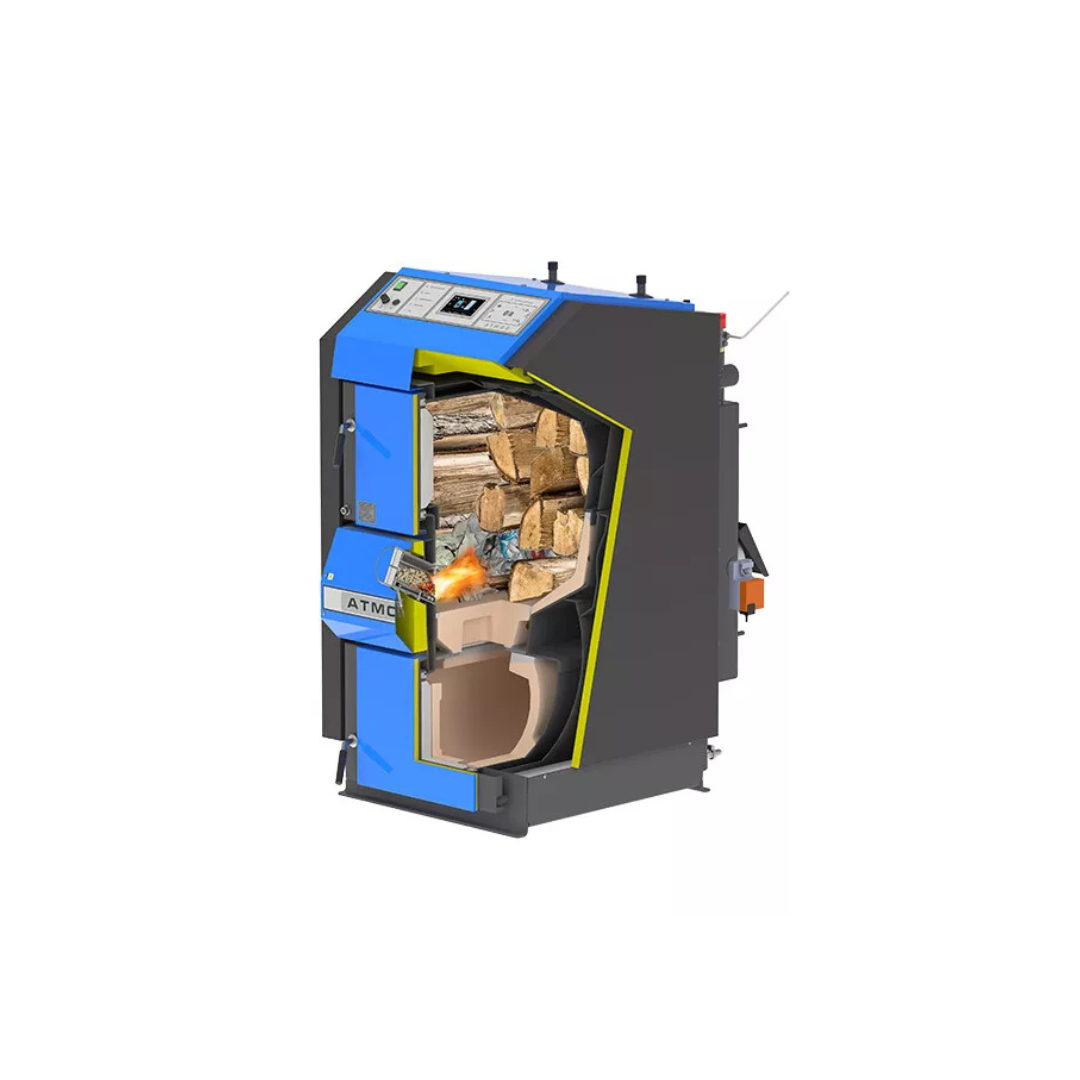

Der Kesselkörper ist ein Schweißteil aus Stahlblechen von bis zu 8 mm. Dazu gehört der Füllraum, der im unteren Teil mit einem feuerfesten Formstück (Düse) mit einer länglichen Öffnung für das Durchströmen der Abgase und Gase versehen ist. Die Brennkammer ist mit keramischen Formteilen bestückt. Diese werden im Laufe der Zeit geopfert – können leicht und preiswert erneuert werden – und garantieren somit eine lange Lebensdauer des Kessels.

Im hinteren Teil des Kesselkörpers ist der senkrechte Rauchgaskanal, in dessen oberen Bereich sich die Anheizklappe befindet. Dieser Rauchgaskanal ist gegenüber unseren anderen Serien modifiziert. Niedrigere Abgastemperaturen, höhere Wirkungsgrade und bessere Emissionswerte sind die Folge.

Die Kessel der Serie GSE sind speziell für den deutschen und österreichischen Markt bestimmt. Alle erforderlichen Prüfzulassungen und Zertifikate liegen vor. Wir geben Ihnen dazu gerne Auskunft.

Regelung des Kessels:

Die Leistungsregelung erfolgt mittels der Luftklappe, die durch den Leistungsregler Typ FR124 gesteuert wird. Dieser öffnet bzw. drosselt die Klappe automatisch nach Erreichen der eingestellten Vorlaufwassertemperatur (80 - 90°C). Der Regler schützt den Kessel gegen Überheizung. Bei der Einstellung ist es nötig, die beiliegende Anleitung zur Montage und Einrichtung des Reglers HONEYWELL Typ FR124 zu befolgen. Der Überheizungsschutz ist durch Überprüfung der Reglerfunktion noch bei einer Wassertemperatur von 90°C zu kontrollieren. In diesem Zustand muss die Frischluftklappe fast geschlossen sein. Diese Einstellung des Leistungsreglers ist zu überprüfen!

Die Ventilatorsteuerung erfolgt im Einklang mit der eingestellten Temperatur am Rauchgasthermostat. Am Rauchgasthermostat ist die Temperatur um 5°C niedriger als am Zugregler FR124 einzustellen. Die Vorlaufwassertemperatur ist nach dem auf dem Bedienfeld angebrachten Thermometer zu überprüfen. Der Kessel ist mit einem Thermostat für Rauchgase ausgestattet, der beim Einheizen (im kalten Zustand) den Abzugsventilator und die Pumpe im Kesselkreis aktiviert. Dieser Thermostat dient auch zum Abschalten des Abzugsventilators und der Pumpe im Kesselkreis nach der Verbrennung des Brennstoffs. Der GSE-Kessel ist ferner mit einem Sicherheitsthermostat für die Pumpe ausgestattet, der fest auf 95°C eingestellt ist und die Pumpe bei dieser Temperatur automatisch einschaltet, falls der Rauchgastemperaturregler nicht korrekt eingestellt wurde. Dieser Thermostat gewährleistet den Betrieb der Pumpe im Kesselkreis so lange, bis der Kessel abkühlt.

Der Laddomat 21 ermöglicht eine teilweise selbsttätige Zirkulation des Wassers zwischen dem Kessel und dem Pufferspeicher oder dem System, unter der Voraussetzung, dass die Pumpe am Laddomat 21 nicht im Betrieb ist. Die GSE-Kessel sind zusätzlich am Stutzen der Frischluftzufuhr mit einer vom Belimo-Stellantrieb betätigten Servoklappe ausgestattet, die die Einstellung einer maximalen Abgastemperatur ermöglicht. Der Stellantrieb Belimo wird durch einen zweiten Abgasthermostat betätigt. Die Einstellung des Stellantriebs und des Abgasthermostats ist im Kapitel 23 beschrieben. Hinter der Servoklappe und Frischluftklappe erfolgt die Luftverteilung auf Primär- und Sekundärluft. Beide Klappen beeinflussen die Kesselleistung, die Abgastemperatur und die Verbrennungsqualität. Mit Ausnahme des Kessels DC50 GSE, bei dem die Primärluft durch den Zugregler FR124 und die Belimo-Stellklappe im hinteren Kesselbereich reguliert wird, wird die Sekundärluft an der Regelung vorne zwischen der oberen und unteren Tür positioniert.
