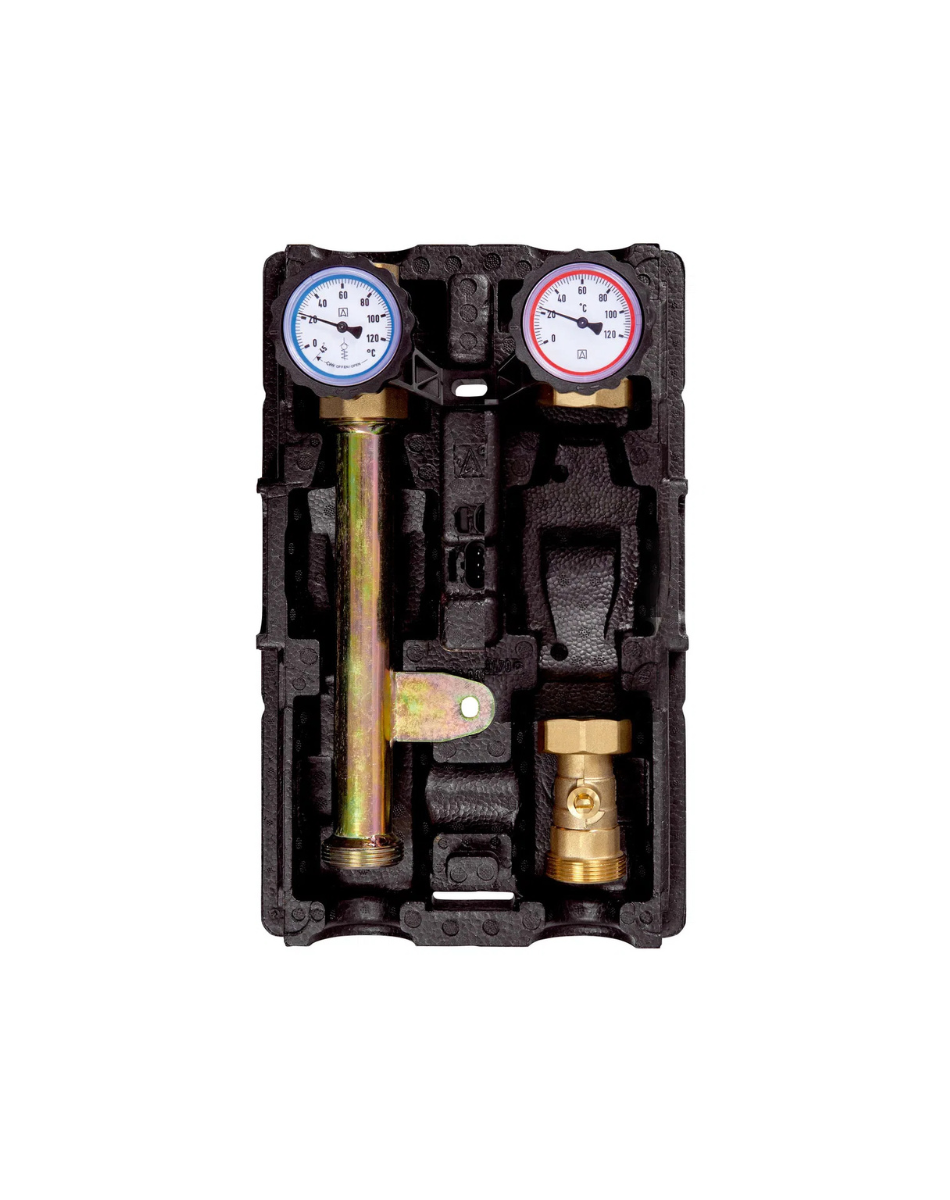

Kompakte, vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe mit allen erforderlichen Funktionsbauteilen. Sie verfügt über eine ENEV-konforme Wärmedämmung und Wandbefestigung. Aufkleber mit Piktogrammen erleichtern die Kennzeichnung der Heizkreise. Der Vorlauf lässt sich variabel auf rechts oder links umbauen.

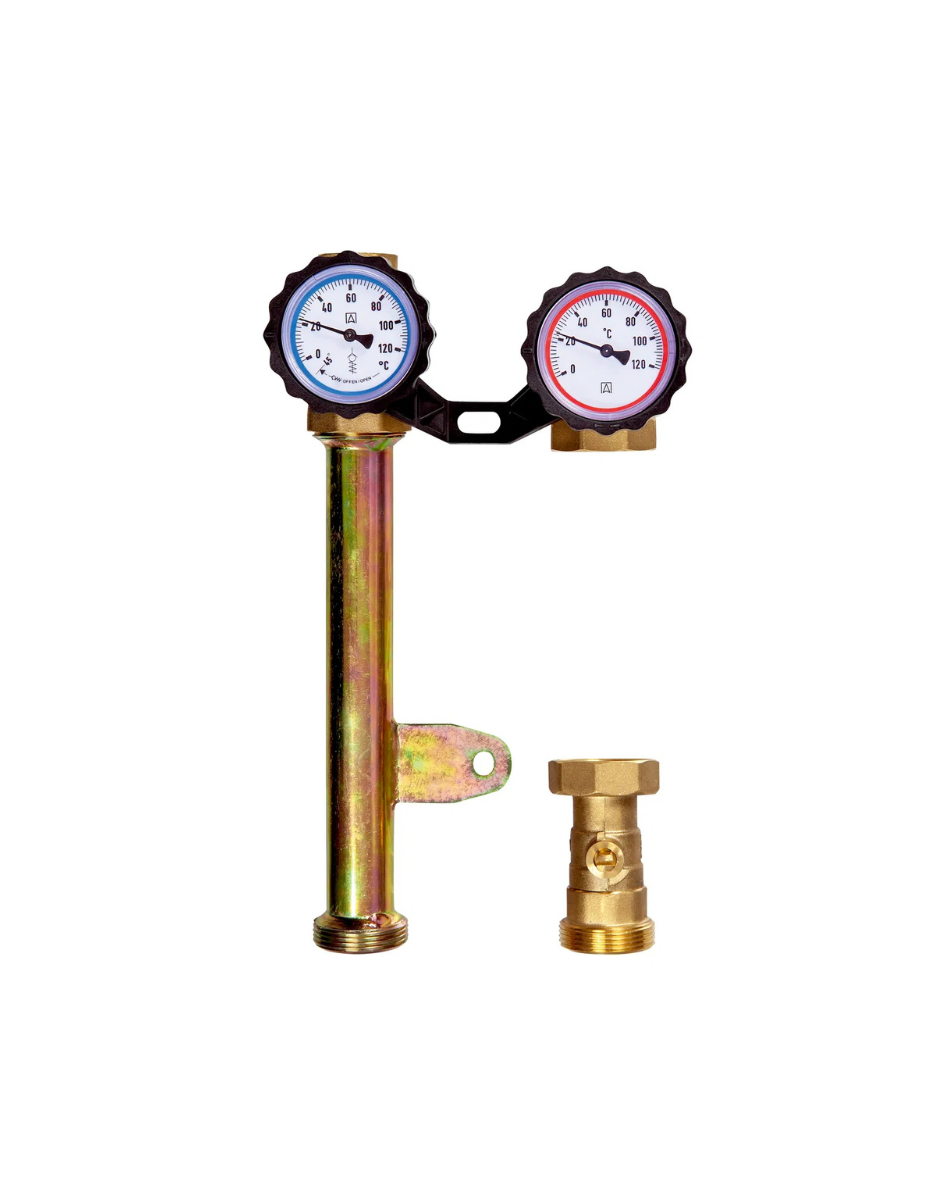

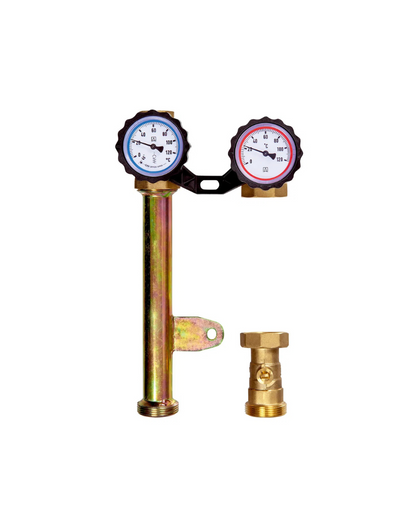

Vorlaufstrang:
- Kombihahn mit Thermometer im Handrad (rote Kennung, Anzeigebereich 0/120 °C)
- Kugelhahn unterhalb der Pumpe
- Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis)
- Geeignet für Pumpen DN 25 mit G1½ x 180 mm
Rücklaufstrang:
- Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (blaue Kennung, Anzeigebereich 0/120 °C)
- Längenausgleichsrohr mit Anschlussverschraubung
- Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis)
Vorteile:
- Vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe
- Modulares System mit Vorlauf wahlweise links oder rechts
- Einfache, schnelle Montage
- Wahlweise mit Hochenergieeffizienzpumpe Klasse A
Technische Daten
| Achsabstand | 125 mm |
| Kessel | G1½ AG |
| Heizkreis | G1 IG |
| Temperatureinsatzbereich | Max. 95 °C, kurzzeitig 120 °C |
| Anlagendruck | Max. 10 bar |
| Nenngröße | DN 25 |
| Wärmedämmung | Polypropylen EPP |
| B x H x T | 248 x 400 x 155 mm |
| Umwälzpumpe | Ohne Umwälzpumpe |
| Baulänge | 180 mm |
| Schutzart | IP 44 (EN 60529) |
| Versorgungsspannung | AC 230 V, 50 Hz |
| Energieeffizienzklasse | A |
